Vous pouvez modifier l'affichage d'un plot en utilisant la fenêtre de réglage des paramètres de visualisation.

Pour accéder aux paramètres de visualisation d'un plot, amenez sa fenêtre au premier plan et sélectionnez dans le menu Graphiques ▸ Réglage des vues la vue dont vous souhaitez éditez les réglages.

Vous pouvez également accéder aux réglages d'une vue en sélectionnant Accéder aux réglages dans son menu contextuel (clic droit ou ctrl-clic).

La section Affichage du menu de
l'interface de visualisation de SmileLab

Les réglages de l'affichage d'un plot sont intégrés à l'interface de visualisation de SmileLab. Vous pouvez y accéder via la section Affichage de son menu de gauche. Ce menu possède les éléments suivants : Fenêtre, Plot, Axes, Légende and Courbes or 2D/3D objets. Pour sélectionner l'un de ces éléments, cliquez sur son nom.

• Dans la section Fenêtre vous pouvez modifier le nom et la taille de la fenêtre, ainsi que sa couleur de fond.
• Dans la section Plot vous pouvez modifier les textes (titre, axes), les styles (couleurs, polices) et les dimensions du plot.
• Dans la section Axes vous pouvez modifier les limites des axes, choisir des axes en log, et plus généralement modifier tous les réglages des axes (espacement des traits, grille de fond, format des nombres).
• Dans la section Légende (pour les courbes seulement) vous pouvez régler l'affichage de la légende des courbes.
• Dans le dernier élément du menu, vous pouvez accéder aux réglages spécifiques aux objets graphiques du plot (courbe, surface, champ de scalaires, etc). Par exemple, si le plot contient des courbes, cet élément de menu s'appelle Courbes et permet de régler les paramètres d'affichage des coubes, tels que l'épaisseur du trait, le type de points, les couleurs, etc.

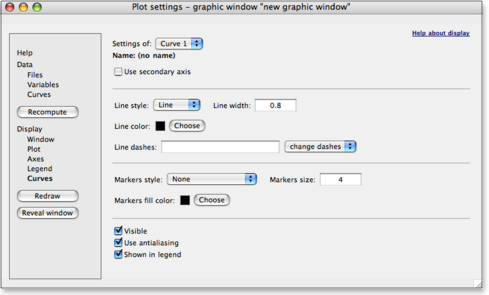

Réglage des courbes

Le lien ci-dessous ouvre une nouvelle fenêtre affichant un exemple d'interface de visualisation de SmileLab. Vous pouvez naviguer dans cette interface en cliquant dans le menu de gauche. Les réglages sont désactivés (hormis l'accès à l'aide).

Naviguez dans l'interface de visualisation correspondant à cet exemple.
